Как рассчитать дымоход: комплектующие, размеры и ошибки монтажа

Соберите исходные данные до выбора элементов

Начните с модели и мощности котла, печи или камина, температуры дымовых газов, вида топлива и диаметра выходного патрубка. Зафиксируйте материал стен и перекрытий, высоту этажей, конструкцию кровли, место выхода, доступ к обслуживанию и предполагаемый маршрут. Нужны фотографии и размеры не только помещения, но и зон прохода. Важно понимать, будет ли дымоход внутренним или наружным, где возможен конденсат и как организовать ревизию. Без этих данных список деталей получается приблизительным, а недостающие элементы обнаруживаются уже во время монтажа.

Не меняйте диаметр без расчёта и согласования

Базовой точкой служит патрубок оборудования и требования производителя. Самовольное уменьшение сечения повышает сопротивление и может ухудшить тягу. Необоснованное увеличение тоже не всегда полезно: меняются скорость газов, прогрев канала и условия образования конденсата. Переходы должны быть предусмотрены схемой, а не собраны из случайных адаптеров на объекте. Для сложного маршрута с поворотами и большой высотой нужен профессиональный расчёт. Подбор по принципу «такой диаметр чаще покупают» неприемлем для инженерной системы.

Нарисуйте маршрут от патрубка до оголовка

Сделайте простую схему с вертикальными и горизонтальными участками, отметками высот, поворотами, проходами и точками крепления. Каждый стык должен быть доступен для сборки и контроля. Минимизируйте лишние отклонения и заранее проверьте, не пересекает ли маршрут балки, коммуникации и зоны, где нельзя разместить крепёж. Для наружного варианта укажите место перехода через стену, опорную площадку и расстояние до фасада. Схема позволяет посчитать не только трубы, но и тройники, ревизию, заглушку для конденсата, кронштейны и декоративные элементы.

• Прямые элементы нужной длины и диаметра.
• Стартовый элемент или адаптер к оборудованию.
• Тройник, ревизия и конденсатоотвод при выбранной схеме.
• Отводы только предусмотренного угла и количества.
• Стеновые кронштейны, опоры и растяжки по высоте.
• Проходные узлы для стены, перекрытий и кровли.
• Разделка, гидроизоляция и негорючая изоляция.
• Оголовок, дефлектор или колпак, допустимый для оборудования.

Особенно внимательно проработайте проходы

Проход через горючее перекрытие нельзя сводить к отверстию и заполнению случайным утеплителем. Требуются узел с нормативным расстоянием, подходящие негорючие материалы, защита соседних конструкций и возможность контроля. Для кровли дополнительно важны герметичность, температурные перемещения и снеговая нагрузка. Готовый проходной узел должен соответствовать углу и материалу кровли. Если конструкция нестандартная, её проектируют отдельно. Попытка подобрать проход «по фотографии» без размеров часто приводит к переделке отделки и задержке монтажа.

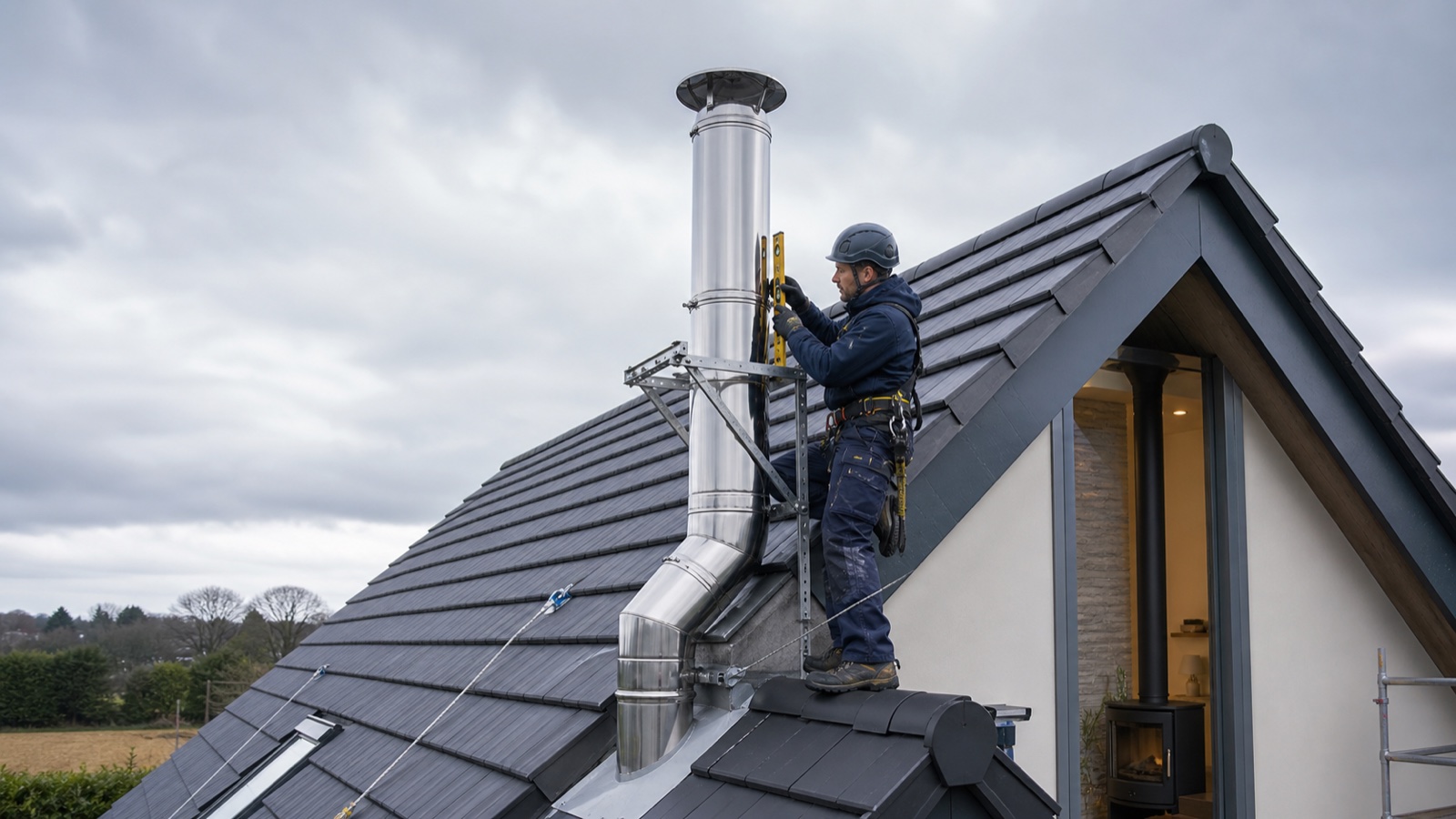

Проверьте высоту, крепление и обслуживание

Общая высота и положение оголовка влияют на тягу и должны учитывать кровлю и окружающие препятствия. Высокий участок над кровлей требует расчёта устойчивости, креплений или растяжек. На фасаде заранее задайте шаг кронштейнов и несущую способность основания. Ревизия и конденсатоотвод должны оставаться доступными после отделки. Продумайте, как дымоход будут осматривать и очищать: наличие формального лючка бесполезно, если к нему нельзя подойти. Обслуживаемость лучше проверить на схеме до закупки.

Проведите контроль комплектации перед заказом

Сведите элементы в одну таблицу: назначение, диаметр, материал, длина, количество и место на схеме. Проверьте совместимость серии, направление сборки, тип соединения и наличие уплотнений, если они предусмотрены производителем. Отдельно посчитайте запасные расходники, крепёж и материалы герметизации. Попросите монтажника подтвердить схему и список до оплаты. В готовом решении TWINP товары, проходные узлы, колпаки, замер, проектирование и монтаж можно связывать вокруг одного результата, чтобы покупатель видел полный состав, а не собирал систему по разрозненным карточкам.

Финальная проверка перед оплатой

До заказа попросите единый перечень деталей и услуг, схему с позициями элементов и подтверждение ответственного специалиста. Сверьте артикулы, диаметр, материал, серию и количество. Отдельно отметьте то, что уточняется после замера. Если состав меняется, обновляйте всю версию решения, а не отдельную строку в сообщении. Это снижает риск несовместимости и повторной доставки.
